船用耐震壓力儀表
產品名稱:
船用耐震壓力儀表型號:
YC-50/60/75/100/150價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
船用壓力表系列：船用壓力表、船用真空表、船用壓力真空表、不銹鋼船用壓力表、船用夜光壓力表、船用耐震壓力表、船用耐震真空表、船用耐震壓力真空表、船用不銹鋼耐震壓力表、船用夜光耐震壓力表、耐震船用壓力表、防腐船用壓力表、夜光船用壓力表、真空船用壓力表、鍋爐船用壓力表、耐腐蝕船用壓力表、電接點船用壓力表、雙刻度船用壓力表、遠傳船用壓力表、螢光船用壓力表、防爆船用壓力表、抗震船用壓力表、定位型船用壓力表......本公司可根據用戶需要，設計、制造特殊用途的船用壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

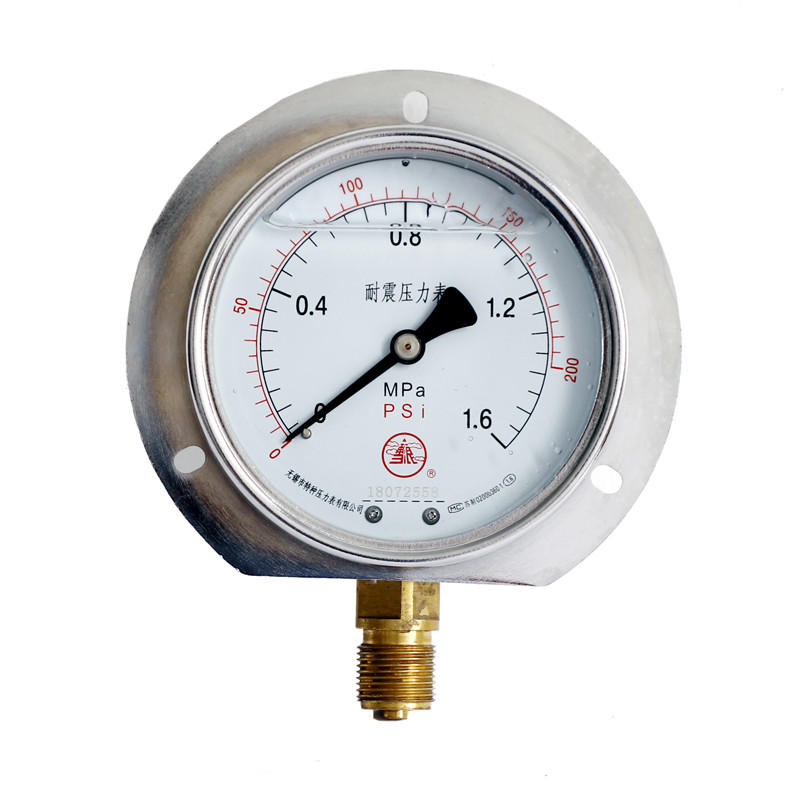

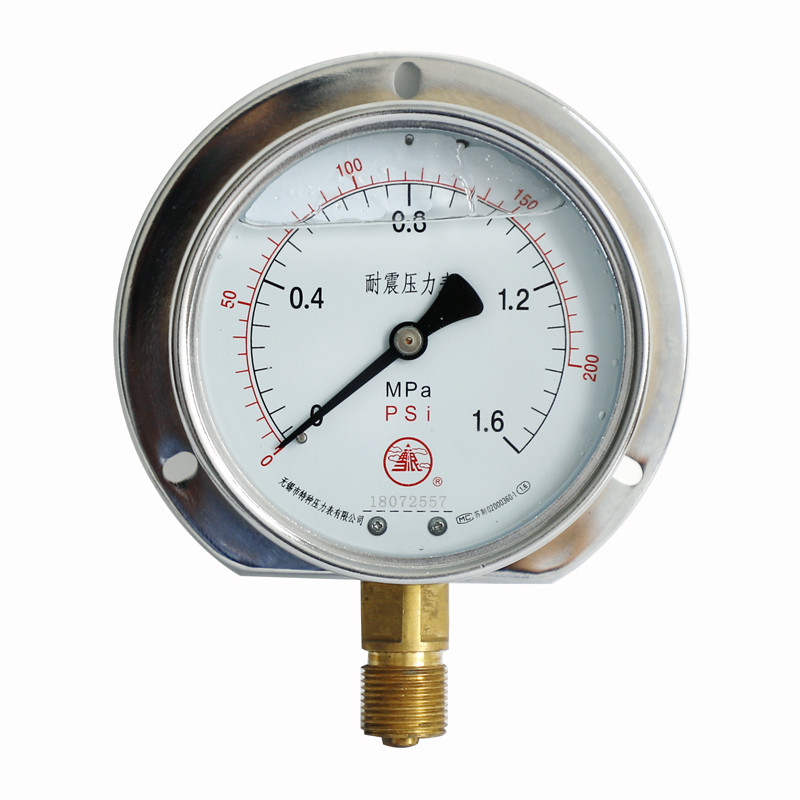

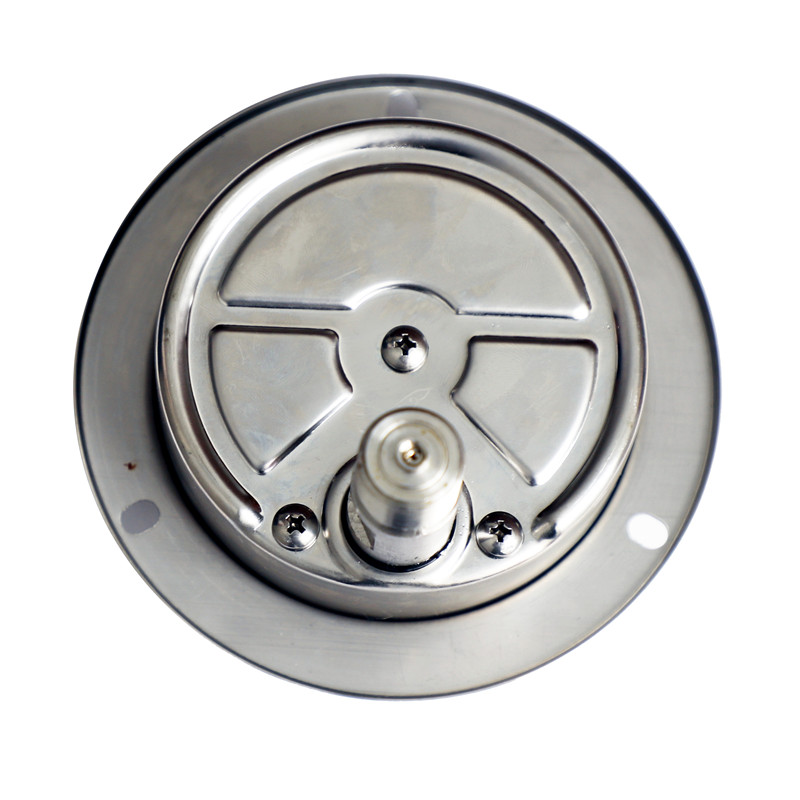

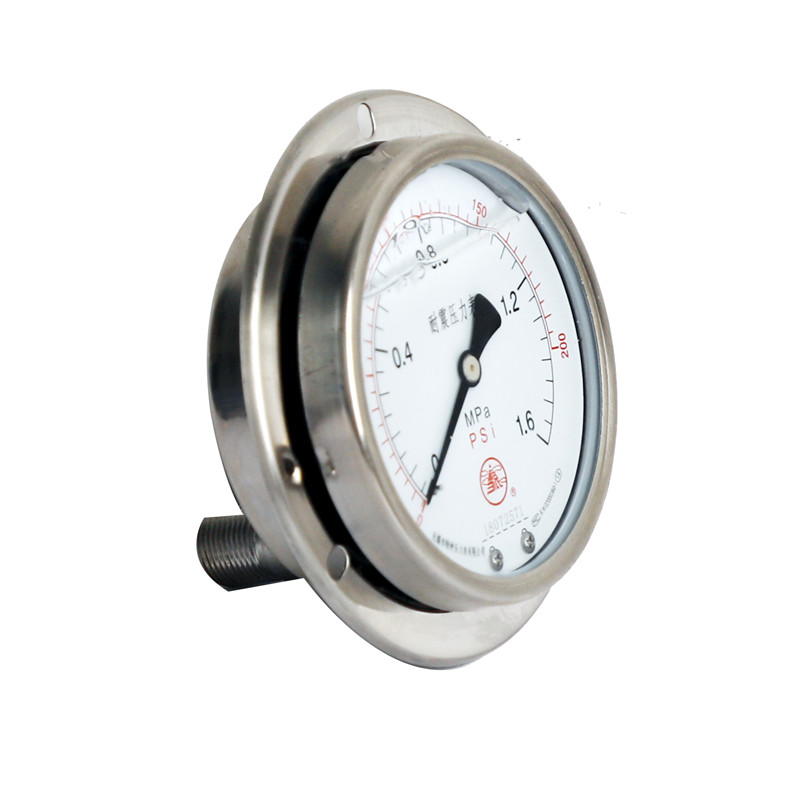

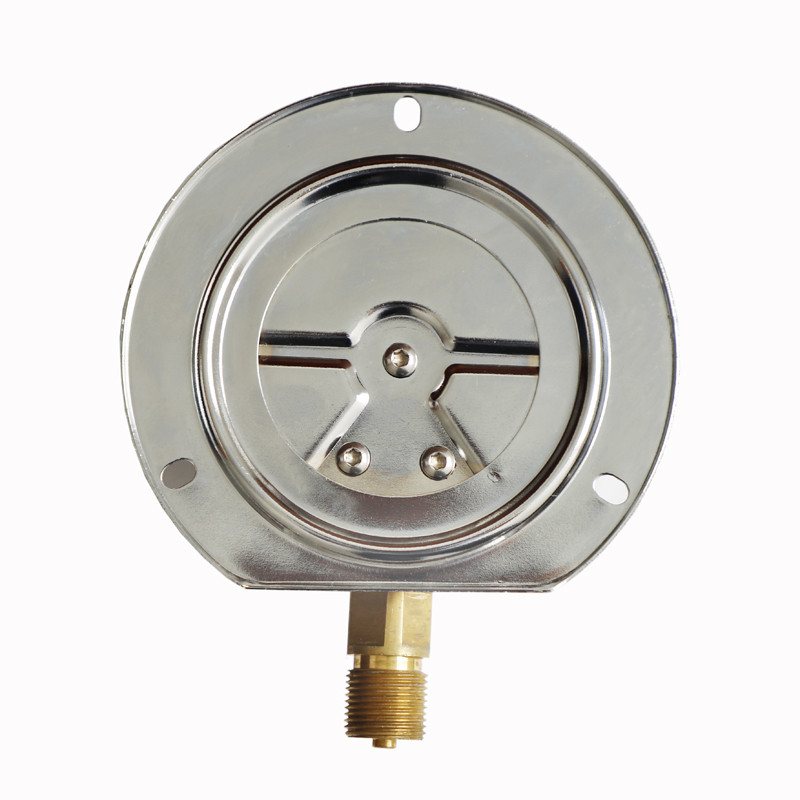

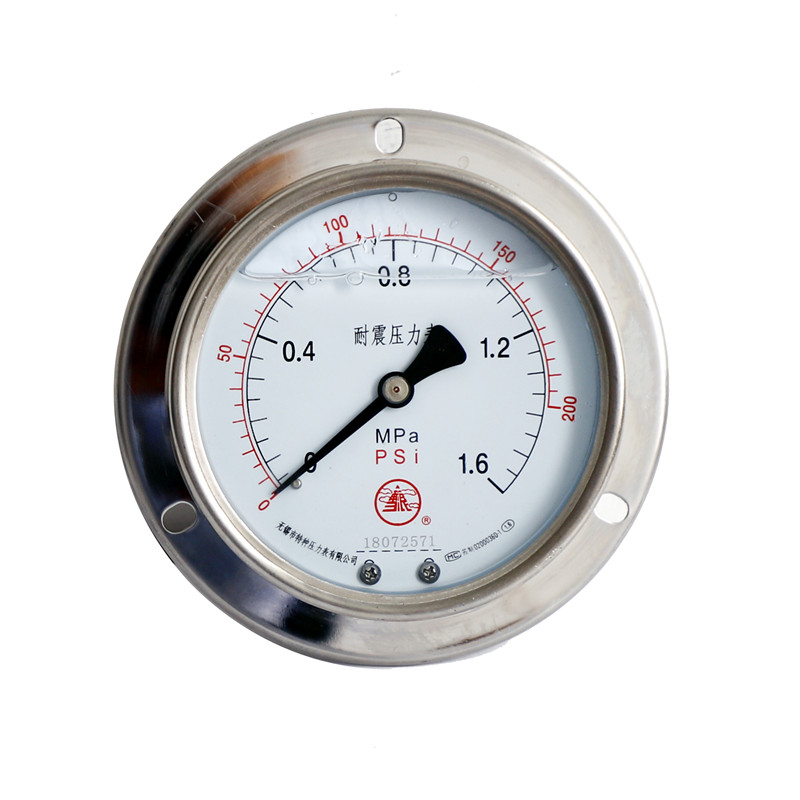

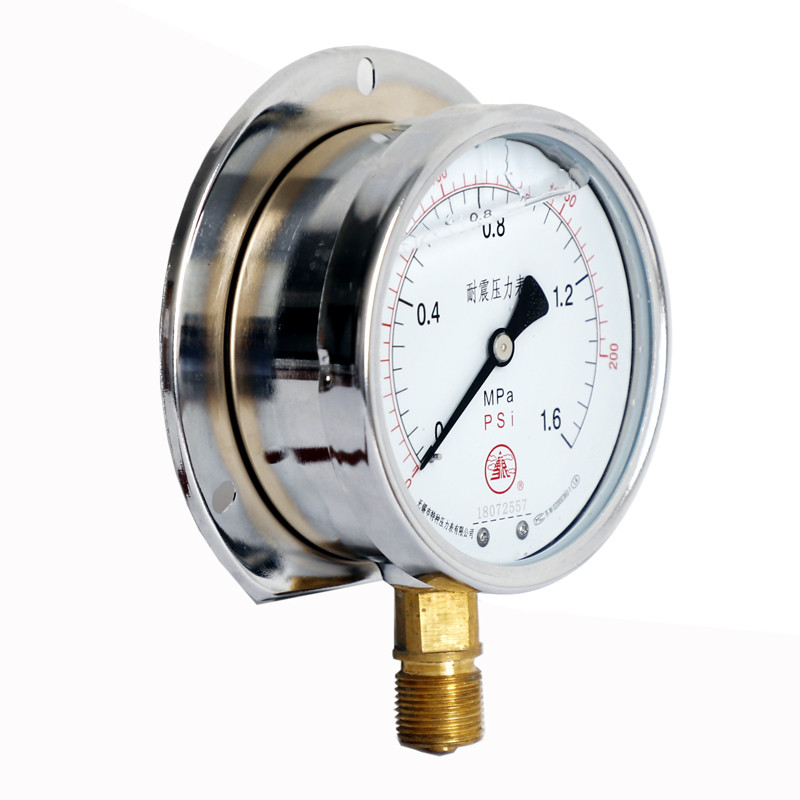

船用壓力表YC-50/60/75/100/150
船用壓力表適用于船舶及相關設備上，測量對銅（合金）及錫鉛焊料無腐蝕作用的液體、氣體等流體介質的正壓、負壓或正負壓。船用壓力表除具備一般壓力表的特性外，同時可以在偏離安裝位置±22°的搖擺情況下能正常工作。度盤主刻度及指針前端涂有永久性發光劑，保證在黑暗中能正常觀察壓力。
船用壓力表型號命名：
船用壓力表技術參數：
型號
YC-50
YC -60
YC -75
YC -100
YC -150
公稱直徑(mm)
￠50
￠60
￠75
￠100
￠150
接頭螺紋
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-40℃~70℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．3
執行標準
JB/T5527-2005
防護等級
IP54
表殼材質
鐵殼電鍍
304SS
接頭材質
銅
船用壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
YC-50
徑向無邊
29
24
9
50
/
/
/
/
G1/4
YC-50T
徑向帶后邊
29
24
9
60
68
3.4
/
YC-50TQ
徑向帶前邊
29
28
11
60
68
3.4
/
YC-50Z
軸向無邊
29
24
0
/
/
/
/
YC-50ZQ
軸向帶前邊
29
24
0
60
68
3.4
16
YC-60
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
YC-60TQ
徑向帶前邊
31
32
14
75
85
3.4
/
YC-60T
徑向帶后邊
31
32
15
75
85
3.4
/
YC-60Z
軸向無邊
30
32
0
/
/
/
/
YC-60ZQ
軸向帶前邊
30
32
0
75
85
3.4
19
YC-75
徑向無邊
24
30
12
75
/
/
/
/
G3/8
YC-75T
徑向帶后邊
24
30
12
90
102
5.5
/
YC-75Z
軸向無邊
24
30
10
/
/
/
/
YC-75ZQ
軸向帶前邊
24
30
10
90
102
5.5
15
YC-100
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
YC-100TQ
徑向帶前邊
44
45
18
118
118
5.5
/
YC-100T
徑向帶后邊
44
46
19
118
118
5.5
/
YC-100Z
軸向無邊
43
45
34
/
/
/
/
YC-100ZQ
軸向帶前邊
43
45
34
118
118
5.5
25
YC-150
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
YC-150TQ
徑向帶前邊
50
47
19
165
182
5.5
/
YC-150T
徑向帶后邊
50
48
20
165
182
5.5
/
YC-150Z
軸向無邊
51
47
55
/
/
/
/
YC-150ZQ
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M
YC-50U
卡箍安裝
29
24
0
50
35
55
32
20
G1/4
YC-60U
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
YC-75U
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
YC-100U
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
YC-150U
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
使用與訂貨須知：
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。資料來源于http://www.wxcqcy.com提供
