差動遠傳壓力表系列
產品名稱:
差動遠傳壓力表系列型號:
YTT-100/150 YTT-100/150A價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
遠傳壓力表系列:遠傳壓力表、差動遠傳壓力表、耐震差動遠傳壓力表、不銹鋼差動遠傳壓力表、全不銹鋼耐震差動遠傳壓力表、耐腐耐震差動遠傳壓力表、真空遠傳壓力表、氨用遠傳壓力表、耐腐蝕差動遠傳壓力表、耐高溫差動遠傳壓力表、耐低溫差動遠傳壓力表......本公司可根據用戶需要，設計、制造特殊用途的遠傳壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

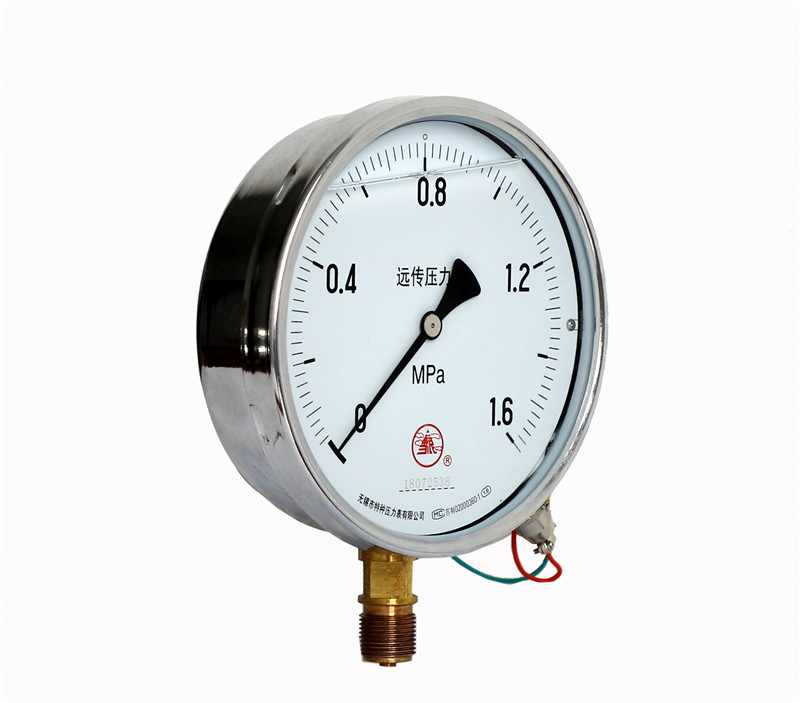

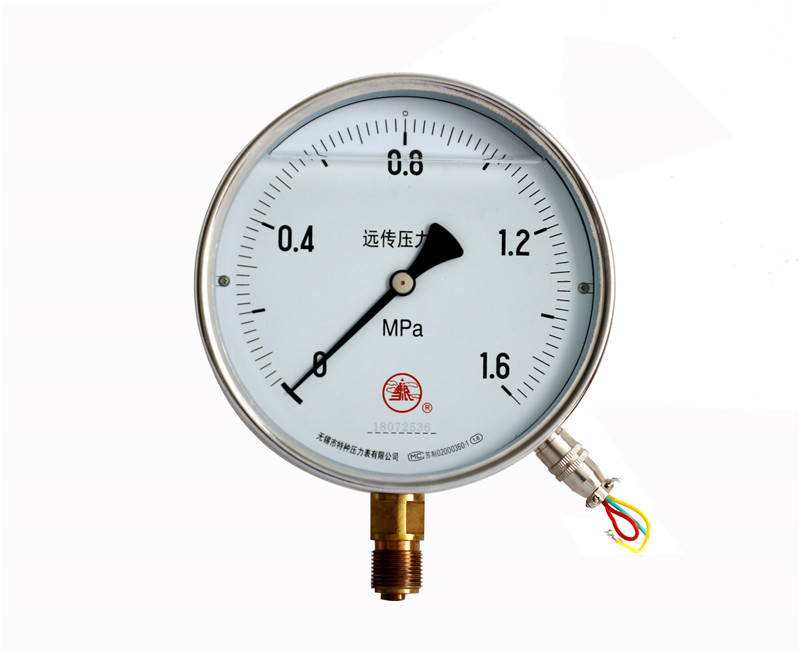

差動遠傳壓力表YTT-100/150 YTT-100/150A
差動遠傳壓力表適用于一般環境，測量對銅和銅合金無腐蝕性氣體、液體和蒸汽的壓力。儀表除就地指示壓力值外，還能連續輸出與壓力值成線性的0-10mA或4-20mA直流信號，可與變頻器、單板機等變送單元配合應用，組成顯示、記錄、調節、控制等自動化系統。適用于石油化工、冶金、電站，輕工等部門使用壓力測量和控制。
差動遠傳壓力表技術參數：
型號
YTT-100
YTT-150
YTT-100A
YTT-150A
公稱直徑(mm)
￠100
￠150
￠100
￠150
工作電壓
24V DC
220V AC
輸出信號
4~20Ma DC二線制
0~10Ma DC 四線制
負載電阻
≤250Ω
≤1KΩ
接頭螺紋
M20×1.5；G3/8；G1/2；
精度等級(%)
1.6
測量范圍(Mpa)
-0.1~0；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9；
-0.1~1.5；-0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-25℃~55℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；
抗震等級
V．H．3
執行標準
Q/320211 DGH03-2003
防護等級
IP54
表殼材質
鋁殼；304SS；鐵殼電鍍
接頭材質
銅
差動遠傳壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
YTT-100
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
YTT-100TQ
徑向帶前邊
44
45
18
118
118
5.5
/
YTT-100T
徑向帶后邊
44
46
19
118
118
5.5
/
YTT-100Z
軸向無邊
43
45
34
/
/
/
/
YTT-100ZQ
軸向帶前邊
43
45
34
118
118
5.5
25
YTT-150
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
YTT-150TQ
徑向帶前邊
50
47
19
165
182
5.5
/
YTT-150T
徑向帶后邊
50
48
20
165
182
5.5
/
YTT-150Z
軸向無邊
51
47
55
/
/
/
/
YTT-150ZQ
軸向帶前邊
51
47
55
165
182
5.5
25
注：連接螺紋可按要求訂貨
差動遠傳壓力表接線端子示意圖：
使用與訂貨須知：
工作環境無腐蝕性氣體
訂貨請說明名稱、型號及測量范圍。資料來源于http://www.wxcqcy.com提供
